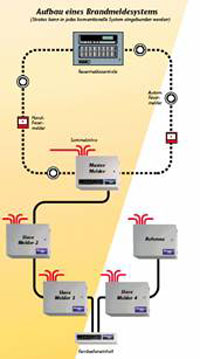

Beim Aufbau eines Systems mit mehreren Ansaugrauchmelder der Serie Stratos-HSSD können bis zu drei Slavemelder (Melder ohne eigene Rechnereinheit), ein Referenzmelder sowie eine Fernbedieneinheit an einen Mastermelder angeschlossen werden. Alle angeschlossenen Komponenten werden durch den Mastermelder stromversorgt. Die maximale Buslänge beträgt 200 m.

Die Anzeige der Betriebszustände sowie die Bedienung aller vernetzten Melder erfolgt am Mastermelder und der Fernbedieneinheit.

Zum Weitermelden der Betriebszustände aller Melder z.B. an eine übergeordnete Brandmeldezentrale stehen im Mastermelder potentialfreie Kontakte zur Verfügung. Eine Fernbedienung aller Melder durch die Brandmeldezentrale kann über Fernsteuereingänge im Mastermelder ebenfalls realisiert werden.

VdS-Anerkennung: G 298057



Stratos-HSSD Mastermelder

Anschlussmöglichkeit von bis zu 3 Slaves
und 1 Referenzmelder

  • Alarmstufen: 3 (Feueralarm, Voralarm, Infoalarm)
  • Ansprechempfindlichkeit der Alarmstufen:
    Min. = 4 %, Max. = 0,04 % Lichttrübung/m
  • Empfindlichkeitsauflösung: 0,004 % Lichttrübung/m
  • Max. Rohrlänge: 200 m
  • Max. Anzahl der Ansaugstränge: 4
  • Max. Länge pro Ansaugstrang: 100 m
  • Max. Anzahl der Ansaugbohrungen: 25 pro Strang
  • Stromversorgung:
    240 V AC / 100 mA mit interner Notstromversorgung bei Einbau von 2 Akkus 6V / 10Ah oder
    externe Spannungsversorgung 24 V DC / 470 mA oder 12 V DC / 600 mA unterbrechungsfrei
  • Gehäuse: Stahlblech hellgrau, IP 50
  • Abmessungen: H 297 x B 418 x T 150 mm
  • Betriebstemperatur: -10 bis +60 °C
  • Luftfeuchtigkeit: 0 bis 90 % nicht kondensierend
  • Konfiguration: Am Gerät oder über PC



Stratos-HSSD Slave-/Referenzmelder

zum Anschluss an Stratos-HSSD Mastermelder als Slave- oder Referenzmelder oder an Stratos-Quadra als Referenzmelder.

Spezifikation wie bei Stratos-HSSD Mastermelder jedoch

  • Stromversorgung: Über Mastermelder
  • Konfiguration: Über Mastermelder oder über PC



Stratos-HSSD Fernbedieneinheit

zur abgesetzten Zustandsanzeige und Bedienung eines Stratos-HSSD Rauchansaugsystems

  • Stromversorgung über den Mastermelder
  • Gehäuse: Stahlblech hellgrau, IP 50
    oder 19“ – 2 HE
